Bezdrátový systém individuální regulace vytápění pro rozsáhlé budovy

Automatizace budov přináší uživatelům řadu výhod v podobě pohodlného ovládání jednotlivých funkcí budovy lokálně i vzdáleně, nicméně hlavním atributem automatizace je ekonomika provozu a úspora energií. Největších úspor lze dosáhnout vhodnou individuální regulací vytápění jednotlivých místností v závislosti na časovém plánu a dalších podmínkách. Pro stávající budovy s klasickými radiátory je ideálním řešením bezdrátový systém IQRC, jenž umožňuje snadnou, rychlou a cenově dostupnou instalaci i na klasické radiátory bez nutnosti stavebních úprav. Vzhledem k individuální regulaci vytápění jednotlivých místností dokáže systém IQRC ušetřit desítky procent na topných nákladech. Návratnost investice je tak velmi rychlá v horizontu 4-5-ti let.

Stručný popis systému

Bezdrátový systém individuální regulace vytápění IQRC dokáže ovládat více než 1 000 koncových zařízení (bezdrátové termostatické hlavice, regulátory, teplotní čidla, spínací jednotky, elektrické radiátory apod.). Nachází tak uplatnění i při regulaci vytápění rozlehlých objektů, jako jsou administrativní budovy, nemocnice, hotely, školy, historické budovy a průmyslové haly.

Zónová regulace umožňuje uplatňovat individuální přístup při nastavování teplotních režimů v jednotlivých místnostech a efektivně dávkovat tepelnou energii do jednotlivých částí budovy. Vzdálené monitorování místností poskytuje správcům objektů neocenitelné a vždy aktuální informace o hospodaření s teplem. Odpadá i problematika financování, neboť HDL Automation s.r.o. nabízí možnost financování této investice z dosažených úspor formou leasingu.

Jádrem systému je centrální jednotka. Zajišťuje spolehlivou bezdrátovou distribuci nastavených režimů do jednotlivých zón regulovaného objektu. Pracuje na základě obousměrné komunikace a zpětně sbírá všechny informace o aktuálním stavu.

Dalším řídicím prvkem je regulační jednotka, která měří teplotu v místnosti a řídí termostatické hlavice. Je vybavena LC Displejem s informacemi o aktuálním nastavení. Centrálně nastavenou teplotu lze na regulační jednotce manuálně změnit dle potřeby v přednastaveném rozmezí.

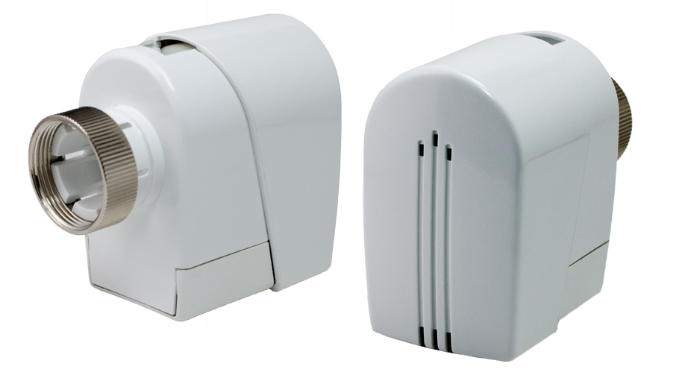

Výkonným prvkem je programovatelná termostatická hlavice. Hlavice jako celý systém je bezdrátová, napájená bateriemi. Reguluje teplotu v místnosti tak, že proporcionálně otevírá a zavírá termostatický ventil na radiátoru podle definovaného programu z centrální řídící jednotky nebo regulační jednotky.

Systém lze rozšířit o jednotku spínač kotle a ovládat tak kromě hlavic i činnost kotle nebo o snímač teploty pro měření prostorové teploty v příslušné zóně. Snímač je vhodný použít v kombinaci s termostatickou hlavicí nebo regulační jednotkou.

Celý systém musí být doplněn routerem pro zabezpečení pokrytí signálem v místnostech, kde není přímé bezdrátové spojení mezi jednotlivými prvky systému IQRC. Díky tomu lze systém aplikovat právě v rozlehlých budovách.

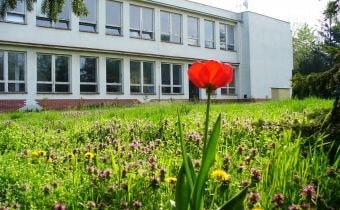

Analýza úspor na konkrétní realizaci – Obchodní akademie v Seredi

Tento objekt je specifický v tom, že je poměrně rozlehlý a skládá se z několika budov. V celém areálu je 10 samostatných budov, které jsou navzájem propojeny. Požadavek byl na individuální regulaci 66 místností, kde se nachází celkem 139 radiátorů. Převážně se jedná o učebny, laboratoře a kabinety.

Stav systému vytápění před instalací IQRC

Původní topný systém byl částečně regulován termostatickými hlavicemi. Jedinou regulací byla ekvitermní regulace, která řídila teplotu topné vody. V celém areálu jsou pouze 2 topné větve, které byly ovládány z kotelny, a to obě současně. Docházelo tak k situacím, že kvůli vytápění sportovní haly, např během víkendu byly zbytečně vytápěny prázdné třídy.

Stav systému vytápění po instalací IQRC

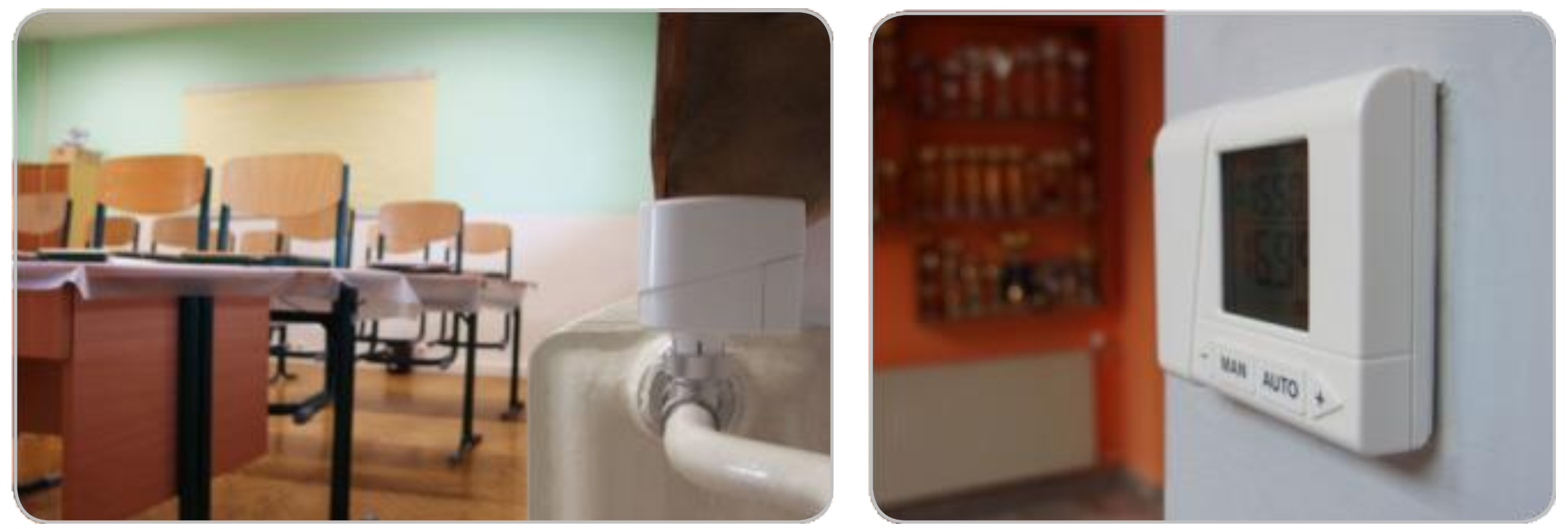

Díky systému IQRC je nyní možné učebny, kabinety a ostatní prostory regulovat nezávisle. Místnosti mají svůj vlastní časově teplotní režim podle rozvrhu hodin a obsazenosti učeben. Škola získala dokonalý přehled a kontrolu nad topným systémem. Ve škole už nejsou prostory, které by byly přetápěné nebo vytápěné zbytečně mimo vyučování. Teplo se dostane dále do systému a využije se rovnoměrně v celém objektu. Správce systému má stálý přehled nejen o nastavených a skutečných teplotách v každé jednotlivé místnosti, ale navíc má přístup k historickému přehledu teplot. V jednom grafu vidí informaci o nastavené a skutečné teplotě a zároveň informaci o procentuálním otevření ventilu. Na základě těchto údajů lze vyhodnotit, jak rychle se daná místnost vytopí a jak rychle se ochlazuje. Z těchto údajů lze zpětně vyhodnocovat efektivitu vytápění a následně hledat stále nové možnosti úspor.

Investice a vyhodnocení návratnosti

Celková investice do instalace systému činila 750 000 Kč. V této částce jsou zahrnuty veškeré náklady spojené s instalací jako je nákup a instalace termostatických ventilů, s tím spojené úpravy topného systému, úpravy elektroinstalace a instalace systému IQRC spojené se zaškolením personálu. Výše investice je nesrovnatelně nižší než při zateplování nebo výměně oken.

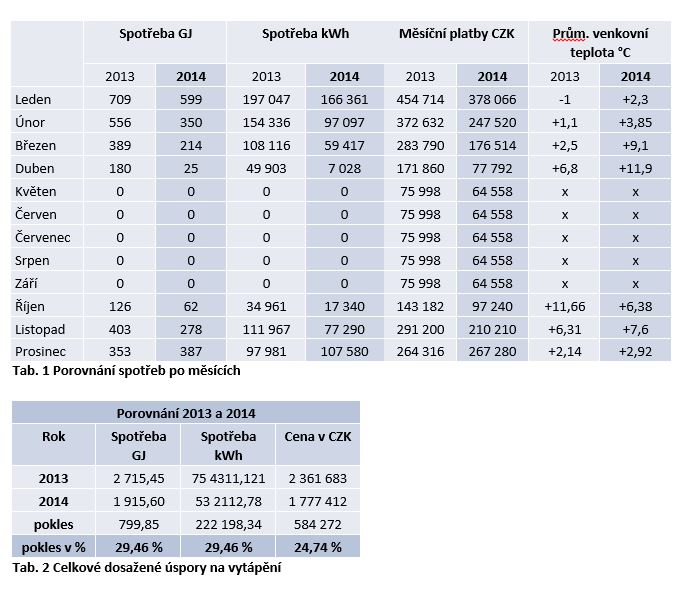

Na základě dat z tabulek je vidět, že spotřeba energie na vytápění velmi výrazně poklesla a rovněž se snížily pravidelné platby mimo topnou sezónu. Určitý podíl na úsporách má průměrná teplota, která byla vyšší v roce 2014, ale její podíl není určitě významnější než několik procent. Například říjen 2014 byl chladnější, a přesto byly úspory výrazné. Po srovnání obou let celkově se dostanou velmi zajímavá čísla. Obchodní akademie dosáhla úspory téměř 30 %, což představuje 584 272 Kč. Je patrné, že návratnost celkové investice do systému IQRC byla již v průběhu druhé topné sezóny.

V dnešní době je obrovský tlak na energetickou efektivitu a obzvláště energetickou efektivitu veřejných budov. Velký objem investic je využíván na zateplování či výměnu oken, ale málokdy se myslí i na efektivní využívání energie. I moderní a zateplená budova, která vytápí neobsazené prostory, je přece neefektivní. Ideální využívání energií na vytápění dosáhneme, pouze pokud se vytápí místa, kde je to potřeba a v době, kdy je to potřeba, což znamená: správná teplota na správném místě ve správném čase.

Obchodní akademie v Seredi se může pochlubit tím, že vytápí velmi efektivně i když její budovy nepatří k těm nejmodernějším a jsou staré řádově v desítkách let. Je to díky příkladnému přístupu vedení školy k efektivnímu vytápění a snaze šetřit náklady, neboť i nainstalovaný systém regulace IQRC je jen nástrojem, který pomáhá dosáhnout úspor, jak bude využíván je však na správci systému. Poděkování za realizaci tohoto projektu patří vedení školy a Trnavského kraje, který tento projekt financoval.
